3D-Schneidkopf macht das 3D-Wasserschneiden noch wirtschaftlicher

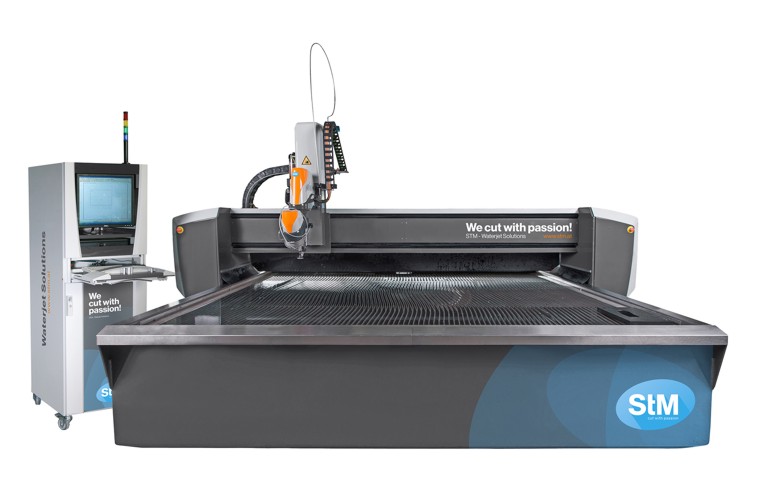

Mit dem 3D-Schneidkopf STM3D und einer speziellen Software dafür macht die STM Stein-Moser GmbH, A-Eben, das 3D-Schneiden vielseitiger, präziser und kosteneffizienter. Mit diesem Kopf arbeiten die Portalanlagen des Herstellers mit Schräglagen bis zu 68° und Drücken bis 6000 bar. Der Schneidkopf ermöglicht ein reibungsloses, schnelles und paralleles 2D- und 3D-Wasserstrahlschneiden mit und ohne Abrasiv auf Basis derselben Software. Zudem ist damit auch ein 6-Achs-Roboter in die Portalanlage integrierbar und über die Software steuerbar.
Dafür sorgt ein an der Frontseite der Maschinenbrücke montiertes 2-Achsen-Drehgelenk, das eine Schwenkbewegung in alle Richtungen und damit alle 5-Achs-Schneidaufgaben ermöglicht. Der Schneidkopf dreht schnell durch den Tool Center Point, dadurch sind keine Ausgleichsbewegungen bei Winkelveränderungen mehr nötig, und Schnitte mit Reinwasser und Abrasiv werden beschleunigt. Das bei einer 5-Achs-Kinematik, die einen Fasenschnitt und damit erhöhte Präzision an der Schnittkante bewirkt. Schneidventile, Fokus, Mischkammer und Wasserdüsen sind gleichermaßen für 2- und 3D-Fertigung geeignet. Damit fallen die Kosten für 3D-Schnitte nicht höher als bei 2D-Schnitten aus.
Die Lösung macht im 3D-Bereich sowohl Reinwasser-, als auch Abrasivschneiden sowie kombiniertes paralleles 2D- und 3D-Schneiden mit mehreren Schneidköpfen auf einer Y-Achse zu einer effizienten Fertigungsmethode. Erreicht wird dies durch eine verbesserte CAD/CAM-Anbindung. Sie vereinfacht die Programmierung von Schneideprozessen, bewirkt durch die mögliche Integration eines 6-Achsroboters in die Portalanlage eine hohe Präzision und unterstützt dank aktiver und passiver Schutzsysteme eine multilaterale Produktion.
Zur Kosteneffizienz trägt außerdem eine Hochdruckpumpe bei, die 20 Prozent weniger Energie als herkömmliche 3-Kolben-Pumpen verbraucht, verschleißfester ist und ohne Druckschwankungen arbeitet.
Mit der frontalen Schneidkopfkonstruktion auf der Z-Achse ist eine naht
